两台路由器R1 R2通过e0口直接相连，要求在不中断OSPF邻接关系的情况下更换OSPF密钥。

更换前：
R1#sh run int e0
Building configuration…
Current configuration : 100 bytes
!
interface Ethernet0
 ip address 1.1.1.1 255.255.255.0
 ip ospf message-digest-key 1 md5 cisco
end

R2#sh run int e0
Building configuration…
Current configuration : 140 bytes
!
interface Ethernet0
 ip address 1.1.1.2 255.255.255.0
 ip ospf message-digest-key 1 md5 cisco
 ip ospf message-digest-key 2 md5 PASS
end

更换时在R1上执行命令：
ip ospf message-digest-key 2 md5 PASS
no  ip ospf message-digest-key 1

R1#sh run int e0
Building configuration…
Current configuration : 100 bytes
!
interface Ethernet0
 ip address 1.1.1.1 255.255.255.0
 ip ospf message-digest-key 2 md5 PASS
end

R2#sh run int e0
Building configuration…
Current configuration : 140 bytes
!
interface Ethernet0
 ip address 1.1.1.2 255.255.255.0
 ip ospf message-digest-key 1 md5 cisco
 ip ospf message-digest-key 2 md5 PASS
end

 切换过程中debug ip ospf event可以看到如下信息：
R1(config-if)#ip ospf message-digest-key 2 md5 PASS
R1(config-if)#no  ip ospf message-digest-key 1
*Mar  1 19:47:54.487: OSPF: Rcv hello from 1.1.1.2 area 0 from Ethernet0 1.1.1.2
*Mar  1 19:47:54.491: OSPF: End of hello processing
*Mar  1 19:47:54.499: OSPF: Rcv hello from 1.1.1.2 area 0 from Ethernet0 1.1.1.2
*Mar  1 19:47:54.499: OSPF: End of hello processing
*Mar  1 19:47:59.323: OSPF: Send with youngest Key 2
*Mar  1 19:47:59.323: OSPF: Send hello to 224.0.0.5 area 0 on Ethernet0 from 1.1.1.1
*Mar  1 19:48:04.503: OSPF: Rcv hello from 1.1.1.2 area 0 from Ethernet0 1.1.1.2
*Mar  1 19:48:04.507: OSPF: End of hello processing
R1(config-if)#
R1#
*Mar  1 19:48:09.327: OSPF: Send with youngest Key 2
*Mar  1 19:48:09.327: OSPF: Send hello to 224.0.0.5 area 0 on Ethernet0 from 1.1.1.1
*Mar  1 19:48:09.475: %SYS-5-CONFIG_I: Configured from console by consolesh ip os nei

Neighbor ID     Pri   State           Dead Time   Address         Interface
1.1.1.2           1   FULL/BDR        00:00:31    1.1.1.2         Ethernet0
R1#sh ip os nei

Neighbor ID     Pri   State           Dead Time   Address         Interface
1.1.1.2           1   FULL/BDR        00:00:30    1.1.1.2         Ethernet0
R1#
*Mar  1 19:48:14.511: OSPF: Rcv hello from 1.1.1.2 area 0 from Ethernet0 1.1.1.2
*Mar  1 19:48:14.515: OSPF: End of hello processing
*Mar  1 19:48:19.331: OSPF: Send with youngest Key 2
*Mar  1 19:48:19.331: OSPF: Send hello to 224.0.0.5 area 0 on Ethernet0 from 1.1.1.1
*Mar  1 19:48:24.511: OSPF: Rcv hello from 1.1.1.2 area 0 from Ethernet0 1.1.1.2
*Mar  1 19:48:24.515: OSPF: End of hello processingsh ip os nei

Neighbor ID     Pri   State           Dead Time   Address         Interface
1.1.1.2           1   FULL/BDR        00:00:36    1.1.1.2         Ethernet0
R1#sh ip os nei

Neighbor ID     Pri   State           Dead Time   Address         Interface
1.1.1.2           1   FULL/BDR        00:00:35    1.1.1.2         Ethernet0
R1#sh ip os nei

Neighbor ID     Pri   State           Dead Time   Address         Interface
1.1.1.2           1   FULL/BDR        00:00:35    1.1.1.2         Ethernet0
R1#
*Mar  1 19:48:29.335: OSPF: Send with youngest Key 2
*Mar  1 19:48:29.335: OSPF: Send hello to 224.0.0.5 area 0 on Ethernet0 from 1.1.1.1
*Mar  1 19:48:34.519: OSPF: Rcv hello from 1.1.1.2 area 0 from Ethernet0 1.1.1.2
*Mar  1 19:48:34.523: OSPF: End of hello processing
*Mar  1 19:48:39.339: OSPF: Send with youngest Key 2
*Mar  1 19:48:39.339: OSPF: Send hello to 224.0.0.5 area 0 on Ethernet0 from 1.1.1.1
*Mar  1 19:48:44.523: OSPF: Rcv hello from 1.1.1.2 area 0 from Ethernet0 1.1.1.2
*Mar  1 19:48:44.527: OSPF: End of hello processing
*Mar  1 19:48:49.343: OSPF: Send with youngest Key 2
*Mar  1 19:48:49.343: OSPF: Send hello to 224.0.0.5 area 0 on Ethernet0 from 1.1.1.1
*Mar  1 19:48:54.531: OSPF: Rcv hello from 1.1.1.2 area 0 from Ethernet0 1.1.1.2

根据老师的建议，今天晚上拿着TCP/IP routing Vol 2研究组播，发现自己对于PIM的很多概念其实是很模糊的。比如某个设备上启用了spase mode，并且默认启用了autorp功能，但是show ip pim rp根本看不到预期应该出现的rp。这实际上是由于有问题的不完全的配置造成的。我们的网络其实还是有一些细小的bug需要去修正，尽管不会影响使用。

在准备CCIE的过程中，对于校园园区网络的理解似乎更加深入了……有种拿着探宝图去寻宝的感觉，学习的知识越多发现自己能看到的东西和思考的东西也就越多，这样的感觉真好！

今天下班的时候PP给我出了个题目，大体内容是要求两个运行RIPv2的路由器直接通过以太口连接，要求不使用neighbor命令实现单播方式更新路由。

听到题目当时感觉脑袋就大了……开始想用特殊的netmask实现，后来又想用2层技术实现。

晚饭后回106的路上想出用GRE  tunnel或许可以把组播的数据送过去。

配置如下：

hostname r3
interface Loopback0
 ip address 192.168.1.1 255.255.255.0
!
interface Loopback1
 ip address 3.3.3.3 255.255.255.0
!
interface Tunnel0
 ip address 192.168.2.1 255.255.255.252
 tunnel source Ethernet0
 tunnel destination 192.168.0.2
!
interface Ethernet0
 ip address 192.168.0.1 255.255.255.0
!
router rip
 version 2
 network 3.0.0.0
 network 192.168.2.0

另外一个路由器配置：
hostname r4
interface Loopback0
 ip address 192.168.1.2 255.255.255.0
!
interface Tunnel0
 ip address 192.168.2.2 255.255.255.252
 tunnel source Ethernet0
 tunnel destination 192.168.0.1
!
interface Ethernet0
 ip address 192.168.0.2 255.255.255.0!
!
router rip
 version 2
 network 192.168.2.0

但是刚才看了答案，书上的答案是使用NAT来实现的。我的理解是否有问题呢？

两台路由器直接相连，都启用了OSPF协议。

如果在某一台上写了default-information orignate，但是它的路由表上没有通向0.0.0.0的路由的话，那么就不会向他的邻居注入一条默认路由下去。

需要特别注意的是，必须是通向0.0.0.0/0.0.0.0的路由出现才能向下注入，如果只是通过ip default-network产生一条带*的路由，那么仍然不会向邻居注入。

默认路由只要出现在路由表中即可，不一定非要在OSPF中通告，或者redistribute。

如果想在没有0.0.0.0/0.0.0.0的路由的情况下向邻居注入默认路由，则可以用default-information orignate always。但是我觉得使用always关键字需要特别慎重，尤其在多出口的情况下，稍不留神就可能会造成潜在的路由环路。

刚才在PP的帮助下，终于预约到了CCIE R&S lab的座位，预计12月11日考。不过我希望能更换到早一些的座位，比如9月或者10月份的。

呵呵，这个世界很公平，有一失必有一得。Penguin这次又成为真正的CCIE  Candidate了。

暂时忘记那些曾经让我迷茫的事情吧，CCIE, I’m coming~

liyinghao和我已经连续2周多在想办法约CCIE lab考试了，今天忽然看到了可以约5月18日的考试，只有2天的时间准备，我最终没有勇气选择预约这样的时间。 不知道为什么，最近的CCIE lab考试如此的火爆，似乎大家都拼了命一样去考LAB一样。我也该抓紧时间努力了，少想一些事情，让自己的生活简单一些吧，比如少些刚才些的那样的莫名其妙伤感的文章……

今天下午和PP一起考了350-001 CCIE Routing and Switching Written Exam，两人都顺利通过。比较可惜的是PP由于没有复习无线部分，因此无线的3个题目错了2个。我考得分数比较平均，最不擅长的WAN部分拿了66%的分数，其他的从70%-100%分布，其中IP、IP Security、IP Multicast、Enterprise Wireless Mobility部分拿了100%。

对于Multicast能拿100%可能有幸运的成分在里面，因为在复习期间Multicast和QoS是我掌握的最不好的部分。在考Lab之前肯定还得继续准备准备，尽管配置不难，但是概念还是满多的。

随着考试的结束，终于踏上了成为CCIE主干道了…… 就像成绩单上写的那句话：You are now eligible to take the CCIE lab exam–the final step in CCIE certification.…

今天和PP一起都看完了CCIE R&S笔试的材料，明天再复习一天，后天下午争取顺利通过笔试！

今天晚上和liyinghao一起复习CCIE笔试，一晚上看了40多页材料，感觉还不错，大多数的问题都能掌握，当然也有个别的小问题值得我们去讨论研究。比如以前我们没有用过bridge-group这个命令，或许还需要拿设备实验一下才敢确定这个命令的真正用途。
明天要继续看更多的内容，争取早日通过CCIE笔试！

实验21 配置BGP联邦（CCIE实验51）
时间：2006年3月20日
时间花费 总计约120分钟
实验设备：2501 5台

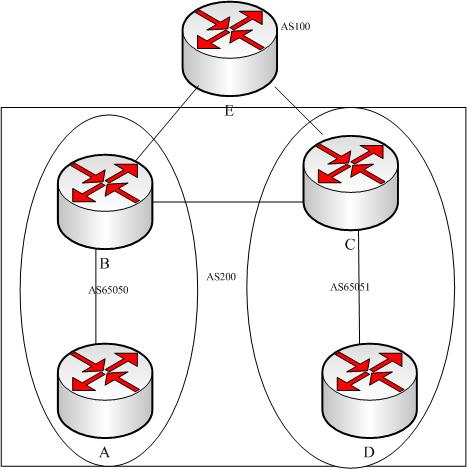

实验拓扑：

涉及到的概念：BGP联邦即BGP Confederation。一般用在一个AS的内部，在一个大的AS内部可以拆分成数个小的AS，这样只要保证小的AS之间可以通过EBGP方式进行互联即可，不必每台路由器都互相建立IBGP连接。

BGP联邦和RR的对比：BGP联邦建立之后在联邦内跨越内部的AS的时候AS_PATH仍然会发生变化，可以针对AS_PATH的变化做出更精确的控制。

配置如下：

routerE:
router bgp 100
 no synchronization
 bgp log-neighbor-changes
 network 1.1.1.1 mask 255.255.255.255
 neighbor 152.1.1.9 remote-as 200
 neighbor 152.1.2.5 remote-as 200
 no auto-summary

routerB:
router ospf 1
 log-adjacency-changes
 redistribute connected subnets
 network 152.1.1.6 0.0.0.0 area 0
!
router bgp 65050
 no synchronization
 bgp log-neighbor-changes
 bgp confederation identifier 200
 bgp confederation peers 65051
 neighbor 152.1.1.5 remote-as 65050
 neighbor 152.1.1.5 next-hop-self
 neighbor 152.1.1.10 remote-as 100
 neighbor 152.1.1.65 remote-as 65051
 no auto-summary
!

routerA:
router ospf 1
 log-adjacency-changes
 network 152.1.1.0 0.0.0.255 area 0
!
router bgp 65050
 no synchronization
 bgp log-neighbor-changes
 network 152.1.1.1 mask 255.255.255.255
 neighbor 152.1.1.6 remote-as 65050
 no auto-summary
!

routerC:
router bgp 65051
 no synchronization
 bgp log-neighbor-changes
 bgp confederation identifier 200
 bgp confederation peers 65050
 network 152.1.2.1 mask 255.255.255.255
 neighbor 152.1.1.66 remote-as 65050
 neighbor 152.1.1.66 next-hop-self
 neighbor 152.1.2.6 remote-as 100
 neighbor 152.1.2.129 remote-as 65051
 no auto-summary
!

routerD:
router ospf 1
 log-adjacency-changes
 network 152.1.2.0 0.0.0.255 area 0
!
router bgp 65051
 no synchronization
 bgp log-neighbor-changes
 network 152.1.2.2 mask 255.255.255.255
 neighbor 152.1.2.130 remote-as 65051
 no auto-summary
!
 配置完毕后，在router E上show ip bgp可以看到：

E#sh ip bgp
BGP table version is 7, local router ID is 1.1.1.1
Status codes: s suppressed, d damped, h history, * valid, > best, i – internal,
              r RIB-failure, S Stale
Origin codes: i – IGP, e – EGP, ? – incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*> 1.1.1.1/32       0.0.0.0                  0         32768 i
*> 152.1.1.1/32     152.1.1.9                              0 200 i
*  152.1.2.1/32     152.1.1.9                              0 200 i
*>                  152.1.2.5                0             0 200 i
*  152.1.2.2/32     152.1.1.9                              0 200 i
*>                  152.1.2.5                              0 200 i

由此可知，联邦对外的表现是一个整体，AS100看到的都是AS200，而不是内部的AS65050或65051。但是在联邦的内部执行show ip bgp仍然会看到联邦内的AS的信息：

b#sh ip bgp
BGP table version is 12, local router ID is 152.1.1.2
Status codes: s suppressed, d damped, h history, * valid, > best, i – internal,
              r RIB-failure, S Stale
Origin codes: i – IGP, e – EGP, ? – incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*  1.1.1.1/32       152.1.1.65               0    100      0 (65051) 100 i
*>                  152.1.1.10               0             0 100 i
r>i152.1.1.1/32     152.1.1.5                0    100      0 i
*> 152.1.2.1/32     152.1.1.65               0    100      0 (65051) i
*> 152.1.2.2/32     152.1.1.65               0    100      0 (65051) i
